單鋼輪振動壓路機系列

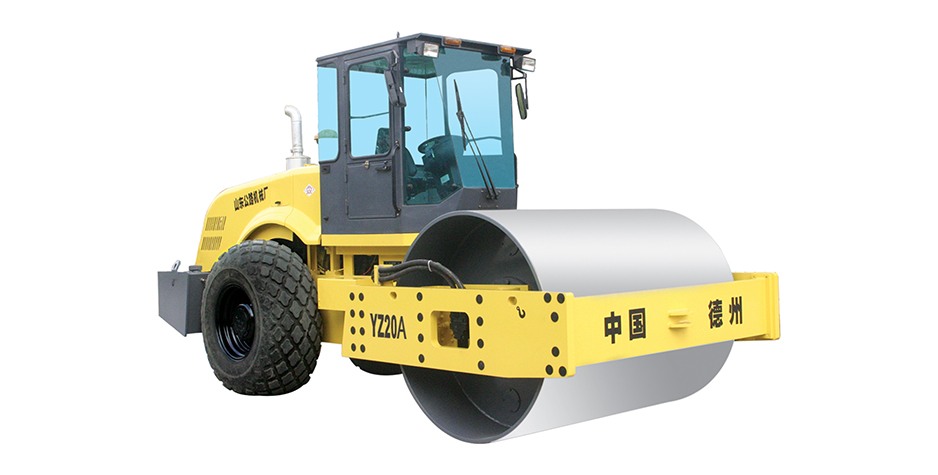

YZ20A型單鋼輪振動壓路機

名稱:YZ20A型單鋼輪振動壓路機

詳細信息


Yz20A型自行式振動壓路機(以下簡稱壓路機)是一種超重型振動壓實機械,具有強大的壓實能力。根據被壓實材料和鋪層厚度的不同,該機的激振力 振幅分為兩級,使壓路機作業范圍更為廣泛??赡雺焊鞣N土壤、 礫石 、碎石 、砂石混合料和瀝青混合料。適用于公路、 鐵路 、機場 、礦山 、堤壩 、海港等工程施工中的基礎層 、次基層及穩定層的靜壓及振動壓實。

 壓路機所采用動力為六缸 、四沖程 、增壓 、水冷直列式D6114ZG型柴油機。

 壓路機振動系統為液壓傳動,通過裝在柴油機上的振動泵驅動鋼輪右側振動馬達,通過聯軸器使振動軸旋轉,帶動兩端偏心塊產生振動。振動由控制板上的起振開關控制。

 壓路機行駛系統為機械傳動。柴油機的動力經離合器、 變速箱 、中央末端傳動至驅動輪??梢允箟郝窓C獲得三個前進擋 、兩個倒擋等不同的行駛速度。

 壓路機的制動包括腳制動系統和手制動器。腳制動系統采用氣助油式,由柴油機直接驅動空壓泵向加力器提供動力推動油缸產生壓力油,壓力油通過制動分泵、鉗盤式制動器使壓路機制動,是主要行車制動系統。手制動器是輔助制動系統,在駐車、運輸時對壓路機制動。

 壓路機轉向系統由空壓機后串聯的轉向泵,向液壓伺服轉向器提供壓力油,控制鉸接處兩轉向油缸實現轉向。



YZ20A型振動壓路機技術參數

1、工作質量                      kg                         20000

2、靜線壓力                      N/cm                        460

3、振動輪(直徑×寬度)        mm                       1600×2150

4、行駛速度                     km/h

前進I速                                                  0~2.56

II速                                                 0~5.00

III速                                                0~10.6

后退I速                                                  2.50

     II速                                                  5.00

5、振頻                             Hz                       28/35

6、振幅                             mm                    1.8/0.9

7、激振力                           kN                     374/280

8、爬坡能力                         %                    25

9、發動機型號                                             D6114

額定功率/轉速(DIN6271)          kW/r.p.m       128/2150

外形尺寸(長×寬×高)               mm                6158×2410×3066



YZ20A型振動壓路機主要配置

1、發動機                    上海柴油機有限公司D6114

2、振動泵、馬達           薩奧

3、振動軸承                  NSK

4、驅動橋                    中美合資徐州美馳

5、變速箱                    一汽哈齒

6、輪胎                      貴州輪胎股份有限公司23.1-26
