單鋼輪振動壓路機系列

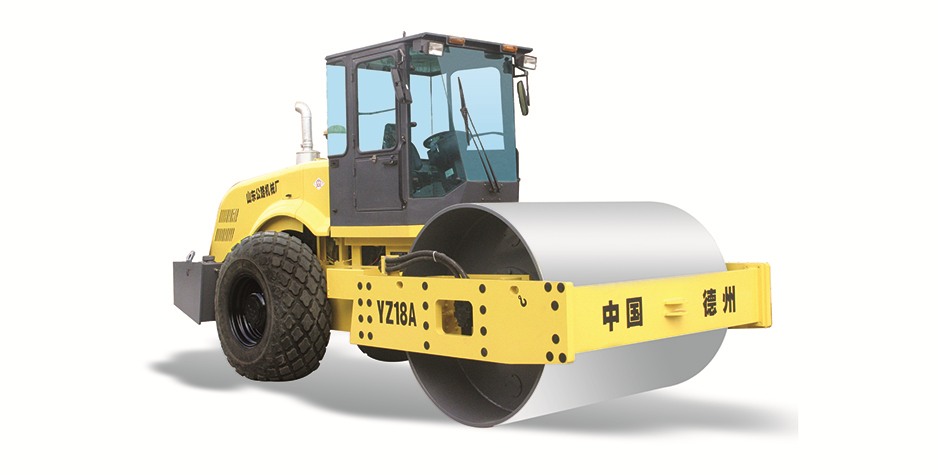

YZ18A型單鋼輪振動壓路機

名稱:YZ18A型單鋼輪振動壓路機

詳細信息


Yz18A型自行式振動壓路機(以下簡稱壓路機)是一種超重型振動壓實機械,具有強大的壓實能力。根據被壓實材料和鋪層厚度的不同,該機的激振力 振幅分為兩級,使壓路機作業范圍更為廣泛??赡雺焊鞣N土壤、 礫石 、碎石 、砂石混合料和瀝青混合料。適用于公路、 鐵路 、機場 、礦山 、堤壩 、海港等工程施工中的基礎層 、次基層及穩定層的靜壓及振動壓實。

  壓路機所采用動力為六缸 、四沖程 、增壓 、水冷直列式D6114ZG型柴油機。

  壓路機振動系統為液壓傳動,通過裝在柴油機上的振動泵驅動鋼輪右側振動馬達,通過聯軸器使振動軸旋轉,帶動兩端偏心塊產生振動。振動由控制板上的起振開關控制。

  壓路機行駛系統為機械傳動。柴油機的動力經離合器、 變速箱 、中央末端傳動至驅動輪??梢允箟郝窓C(jī)獲得三個前進擋 、兩個倒擋等不同的行駛速度。

  壓路機的制動包括腳制動系統和手制動器。腳制動系統采用氣助油式,由柴油機直接驅動空壓泵向加力器提供動力推動油缸產生壓力油,壓力油通過制動分泵、鉗盤式制動器使壓路機制動,是主要行車制動系統。手制動器是輔助制動系統,在駐車、運輸時對壓路機制動。

  壓路機轉向系統由空壓機后串聯的轉向泵,向液壓伺服轉向器提供壓力油,控制鉸接處兩轉向油缸實現轉向。





YZ18A型振動壓路機技術參數

1、振動輪(直徑*寬度)             mm                1600 ×2150

2、行駛速度                             km/h

前進Ⅰ檔                                               2.56

Ⅱ檔                                             5.00

 Ⅲ檔                                             10.01

后退Ⅰ檔                                               2.5

Ⅱ檔                                            5.00

3、激振力                         KN                       268    368

4、振幅                           mm                       1.7    1.1

5、振動頻率                       HZ                      35     28

6、靜線壓力                      N/cm                    420

7、爬坡能力                       %                       25

8、發動機型號                                              D6114ZG

冷卻方式                                             水冷

額定轉速                 r/min                     2150

額定功率                   KW                     128

9、電器系統                       V                        24

10、驅動類型      機械

11、外形尺寸(長×寬×高)        mm              6158×2410×3066



YZ18A型振動壓路機主要配

1、發動機                    上海柴油機有限公司D6114

2、振動泵、馬達           薩奧

3、振動軸承                  NSK

4、驅動橋                    中美合資徐州美馳

5、變速箱                    一汽哈齒

6、輪胎                      貴州輪胎股份有限公司23.1-26
