串聯振動壓路機系列

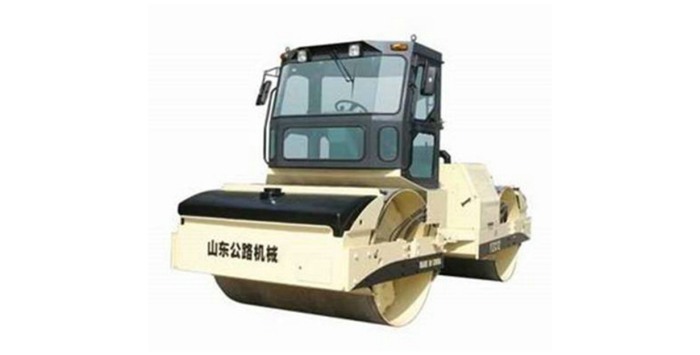

YZC12型串聯振動壓路機

名稱:YZC12型串聯振動壓路機

詳細信息

YZC12型壓路機性能及特點

YZC12型串聯振動壓路機(以下簡稱壓路機)是一種在充分吸收國內外先進技術基礎上自行開發的新型產品。屬重型壓實機械,具有較大的壓實能力,既可靜壓,又可振動壓實,能碾壓各種土壤、砂石混合料和瀝青混凝土,具有壓實、壓平及壓光作用,尤其適用于高等級公路的瀝青混凝土次基層次及面層壓實,具有功能先進、壓實效果好等特點。

壓路機前后分別由兩個寬度為1980mm的鋼輪組成,單個鋼輪的振動壓實作用力可達140KN,比靜力碾壓遍數少,且使所碾壓的瀝青材料密實度更高。

壓路機采用動力為Cummina(康明斯)4BTA3.9型發動機,在高振幅下亦能提供大馬力,并且油耗少、噪音低。

轉向系統采用液壓鉸接轉向型式。制動系統配有自動彈簧閉合液壓松開制動盤的液壓操作制動器。

司機座椅和操作臺可回轉180度,并能鎖定在各個位置,可使司機獲得各個方向的zui佳視野,從而提高壓實質量。

壓路機的每個鋼輪可提供九檔可變振幅,振動頻率對不同材料可設置31HZ、42HZ,偏心塊的旋轉方向可選擇正向或反向,振動型式可選擇單一鋼輪振動或雙鋼輪同時振動。液壓行走系統可無級控制行走速度同時還提供液壓制動時的動力。

壓路機噴水系統由前后兩個水箱組成,每個水箱均配有水泵,并設置多個噴嘴,可以保證連續霧水噴水。拆換噴嘴和清洗水箱均不需使用專用工具。

主要特點:

1、采用鉸鏈式車架、液壓行走、液壓振動、全液壓轉向系統。

2、具有兩種振頻和九種振幅,對不同鋪層厚和各種材料能達到zui佳的壓實效果。

3、采用進口發動機、液壓泵、液壓馬達和振動軸承,保證了整機的可靠性。

4、車架及機罩進行了優化設計,利于進行保養和維修。

5、具有三級減振,駕馭室采用密封隔離措施,駕駛更加舒適。



YZC12型壓路機技術參數

1、工作質量                 (kg)               12000

2、發動機型號                        Cummins  4BTA3.9

3、發動機額定功率           (KW)                 93

4、發動機轉速               (r.p.m)               2200

5、行駛速度                 (km/h)             0~12.9

6、單輪激振力 (zui大)      (KN)                 140

7、振幅                     (mm)            0.45~0.98

8、振幅可調級數                                       9

9、振動頻率                 (HZ)                31/42

10、振輪直徑x寬度          (mm)           1370x1980

11、靜線壓力                (N/cm)                297

12、輪距                    (mm)                3340

13、鉸接轉向角                                     +40°

14、爬坡能力                                        32%

15、外形尺寸(長×寬×高)   (mm)     6010×2240×2945



YZC12型壓路機主要配置



1、發動機               原裝進口Cummins/4BTA3.9

2、行走泵               薩奧SAUER/90L100

3、振動泵               薩奧SAUER/ MPV046C

4、行走馬達             力士樂(lè )/A2FE56

5、減速機               力士樂(lè )/GFT17

6、振動馬達             薩奧SAUER/MMF044

7、行走及振動軸承       NSK

8、駕駛室               徐州金屬結構件有限公司
